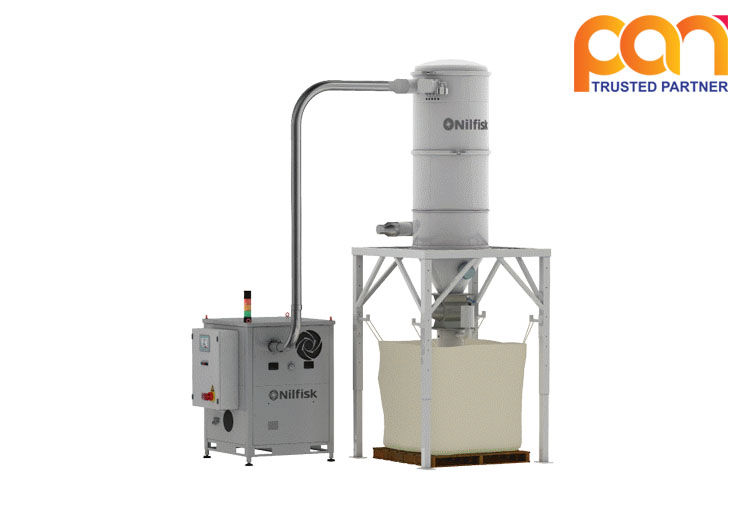

Máy hút bụi trung tâm Nilfisk FSU19 Large Z22

Hãng sản xuất    : Nilfisk

Xuất sứ               : Đan Mạch

Tên thiết bị          : Nilfisk FSU19 Large Z22

Công suất            : 18.5Kw

Đạt tiêu chuẩn toàn cầu

-      EU

o   ATEX: Chống cháy nổ

o   CE    : An Toàn điện

o   GMP : Ngành dược phẩm

-       US

o   FDA  : Sản xuất thực phẩm

Trọng lượng       : 542kg

Kích thướt           : 102 x 102 x 169 (mm)

Model khác         FSU08, FSU08 Z22, FSU13, FSU19 Z22, FSU20

Mô tả hệ thống

Hệ thống máy hút bụi trung tâm là hệ thống hoàn hảo để làm sạch hiệu quả các khu vực rộng, những nơi có nhiều tầng cao, khi mà có rất nhiều chất thải cần thu gom và nó thường được kết nối với các máy hút chân không để làm sạch chất thải khi cần thiết.

Hệ thống hút bụi trung tâm tiêu biểu

Chú thích:

A         Máy hút chân không

B         Silo/Buồng lọc

C         Đường ống

D         Đầu chờ kết nối nhanh tại những khu vực cần làm sạch

E         Bộ phận tách nước cho khu vực có chất lỏng ít

F          Bộ phận tách nước cho khu vực có chất lỏng nhiều

G         Bộ phận tách nước cho kim loại có dính chất lỏng

H         Kết nối với máy sản xuất

Các thành phần chính:

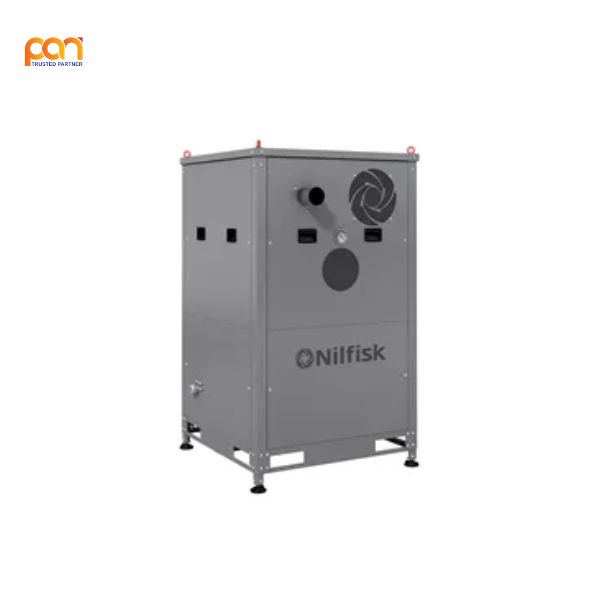

Thùng chứa (Cabinet)

ü   3 kích cỡ khác nhau tương ứng với dãi công suất từ 5,5 đến 23 kW.

ü   Nhiều cấu hình có sẵn phù hợp theo yêu cầu khách hàng: Cơ bản, chống cháy nổ ( Atex), trang bị biến tần…

ü   Thép sơn hoạt thép không rỉ

ü   Thiết kế theo modular, độ ồn thấp, an toàn.

Buồng chứa lọc (silo)

ü   Bao gồm buồng chứa lọc, lọc cartridge và hệ thống xả.

ü   Có 3 đường kính khác nhau: 560, 780, 1200 mm.

ü   Buồng lọc gắn trên các khung khác nhau.

ü   Nhiều phiên bản silo có sẵn khác nhau ( kích thướt, vật liệu, cớ cấu xả…)

Bảng điều khiển (control panel)

ü   VISUAL: dễ dàng sử dụng, có sẵn cho cấu hình tiêu chuẩn.

ü   DISPLAY: nhiều tính năng hữu dụng cùng với mức giá hợp lý.

ü   TOUCH: khả năng tương tác cao và kiểm soát toàn hệ thống.



Mô tả các chức năng bảng điều khiển trung tâm

Chú thích

A         Ngăn chặn bụi

B         Tích hợp xử lý cho nhà máy sản xuất

C         Vệ sinh chung

D         Vệ sinh thiết bị

Giá trị của sự an toàn

Có 3 yếu tố chính cấu thành hệ thống đó là (bảng điều khiển, bộ phận hút và silo) có thể được đặt ở các vị trí khác nhau với các yêu cầu khác nhau (khu vực được phân loại hoặc không được phân loại). Trong hình minh họa, có thể thấy mức độ đáp ứng của thiết bị tăng theo loại bụi và loại vùng, trong khi mức độ an toàn liên tục ở trên cùng. Đó là lý do tại sao giá trị của hệ thống tăng lên trong khi nhu cầu của khách hàng tăng lên.

Ứng dụng sản phẩm.

Kiểm soát và thu gom bụi

Vì môi trường an toàn và không có bụi

ü  Hệ thống hút bụi trung tâm Nilfisk giúp khách hàng làm sạch toàn diện và hiệu quả từ khu vực lớn đến các khu vực nhỏ hẹp.

ü  Hệ thống hút bụi trung tâm đáp ứng đầy đủ các tiêu chuẩn và quy định  làm sạch của khách hàng.

ü  Giải pháp thu gom bụi linh hoạt, tiết kiệm chi phí.

Sự hỗ trợ từ nhà cung cấp.

ü  Đội ngũ bán hàng được đào tạo chuyên sâu.

ü  Giải quyết tất cả các yêu cầu khách hàng, đề suất giải pháp tốt nhất.

Giải pháp thu gom bụi với diện tích lớn

Nhiều đầu hút  hoạt động cùng lúc, vật liệu từ nhiều vị trí khác nhau được thu gom về một nơi tập kết ( thùng chứa) bởi hệ thống hút bụi trung tâm.

ü  Hệ thống hút bụi trung tâm rất dễ sử dụng và cực kỳ hiệu quả, ống được bố trí rộng khắp nhà máy có thể làm sạch mọi lúc mọi nơi.

ü  Sau khi lắp ráp đại diện Nilfisk cùng với đội ngũ kỹ thuật sẽ đề xuất các thiết bị làm sạch phù hợp với đặc thù từng ngành sản xuất cũng như tương ứng với nhiều vị trí làm sạch khác nhau.

ü  Hệ thống hút bụi trung tâm có thể tùy chỉnh để làm vệ sinh trước, trong và sau quá trình sản xuất.

ü  Đối với các khu vực nhỏ hẹp đầu tư hệ thống hút bụi trung tâm mang lại hiệu quả kinh tế cao hơn so với đầu tư các thiết bị rời.

ü  Vật liệu được thu thập và thải ra bên trong hoạt bên ngoài nơi sản xuất, giúp người vận hành dễ dàng thải bỏ hoặc tái chế.

Chọn thiết bị đáp ứng các yêu cầu làm sạch cho nhà máy của bạn



1. WHAT- HỆ THỐNG HÚT BỤI TRUNG TÂM LÀ GÌ?

ü  Thu hồi bụi khô, các vật liệu có kích thước khác nhau.

ü  Thu hồi các loại bụi nguy hiểm theo cách an toàn nhất.

ü  Thu gom số lượng lớn bụi phát sinh trong thời gian ngắn, giảm thiểu tối đa thời gian chết trong quá trình sản xuất.

2. WHERE- HỆ THỐNG HÚT BỤI TRUNG TÂM ỨNG DỤNG Ở ĐÂU?

ü  Các khu vực vừa và lớn phải được làm sạch nhanh chóng và hiệu quả nhất.

ü  Tại các máy sản xuất và sàn sản xuất.

ü  Các nơi sản xuất có không gian bị hạn chế.

3. HOW- TẠI SAO SỬ DỤNG HỆ THỐNG HÚT BỤI TRUNG TÂM?

ü  Thu gom các vật liệu một cách an toàn nhất, giảm rủi ro cho người vận hành.

ü  Bụi được thu gom trong quá trình sản xuất.

ü  Vật liệu thu gom được tập trung tại một nơi duy nhất.

ü  Tích hợp và vận hành hoàn toàn tự động trong quá trình sản xuất.

4.WHEN - KHI NÀO SỬ DỤNG HỆ THỐNG HÚT BỤI TRUNG TÂM?

ü  Bạn cần thiết bị làm sạch theo đúng yêu cầu.

ü  Bạn cần thực hiện các thao tác làm sạch nhanh chóng và hiệu quả.

ü  Quy trình làm sạch là một phần không thể thiếu của quy trình sản xuất.

ü  Hệ thống hút bụi trung tâm được sử dụng để hỗ trợ các quy trình sản xuất, các điểm hút cố định kết nối ống với các máy sản xuất để xử lý bụi ngay tại nguồn phát sinh trong quá trình sản xuất.

ü  Hệ thống hút bụi trung tâm kết nối và hoạt động đồng thời cùng với máy sản xuất để thu hồi bụi liên tục giữ cho dây chuyền sản xuất luôn sạch và an toàn.

ü  Hệ thống hút bụi trung tâm làm sạch một cách tổng quát nhất, duy trì môi trường làm việc an toàn cho sản phẩm cũng như công nhân sản xuất trong nhà máy.

ü  Hệ thống hút bụi trung tâm được ứng dụng rộng rãi trong các ngành sản xuất dược phẩm, hóa chất, kim loại, thực phẩm, gỗ, gốm, thuốc lá và nhiều hơn nữa.

Mã sản phẩm (Model No)

FSU1911Z01M Z22

Điện áp (v)

400

Tần số (hz)

50

Cấp bảo vệ IP

55

Cấp cách điện

F

Công xuất định mức (Kw)

18.5

Luồng khí tối đa (m3/h)

1125 (1100)

Lực hút tối đa (kPa-Mbar)

38 - 380

Độ ồn ((dB(A))

74 (67)

Lộc HEPA H14 (cm2)

220.000

Đầu vào

100

Dài x Rộng x Cao (mm)

102 x 102 x 169

Trọng lượng (kg)

542

Kích cỡ

L

Có thể xếp chông lên nhau

ü

Đạt tiêu chuẩn ATEX loại E 22

ü

Bảng điều khiển có sẵn của các cấp độ công nghệ khác nhau

ü

Điều chỉnh chiều cao với chân điều chỉnh

ü

Chuyển đổi với lọc AU

ü

Biến thể với bảng điều khiển bên trong cách âm

ü

Bộ dụng cụ nâng bu long (tùy chọn)

ü

Nắp thông gió đầu vào và đầu ra (tùy chọn)

ü

Bộ khuếch tán để truyền khí thải (tùy chọn)

ü
